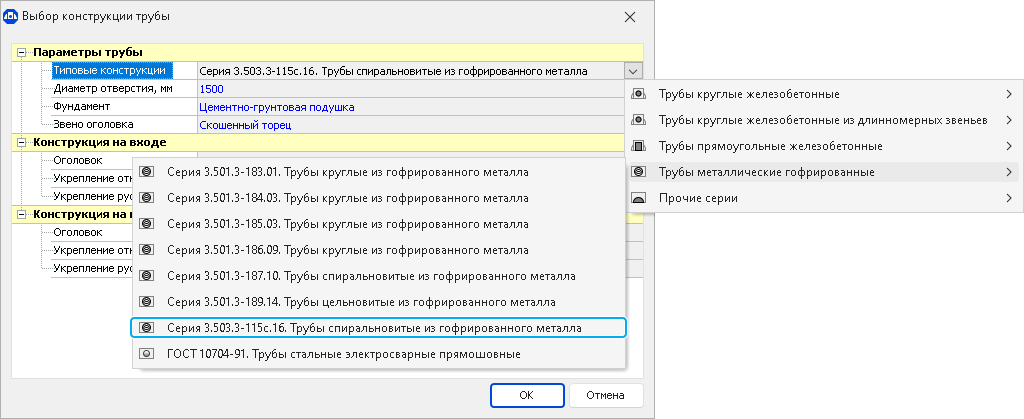

В библиотеке типовых решений системы проектирования водопропускных труб на автомобильных дорогах IndorCulvert новая серия — 3.503.3-115с16 Трубы спиральновитые гофрированные металлические.

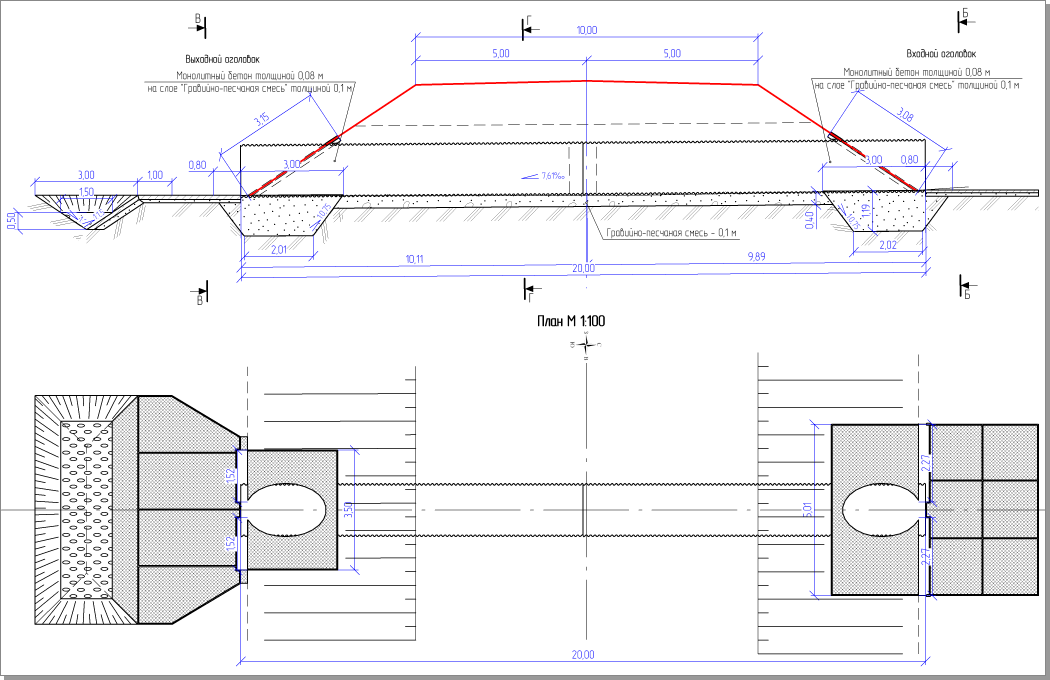

Типовые конструкции в IndorCulvert позволяют запроектировать искусственное сооружение в соответствии с типовым альбомом и получить информационную модель сооружения, чертежи и ведомости объёмов работ.

В типовой серии 3.503.3-115с16 разработаны конструкции круглых спиральновитых металлических гофрированных труб для применения под насыпями автомобильных дорог общего пользования и подъездных путей предприятий.

• гофр 68*13 мм – трубы отверстиями 0,5 и 0,8 м;
• гофр 125*26 мм – трубы отверстиями 1,0 - 3,0 м;
• гофр 150*50 мм – трубы отверстиями 2,0 - 3,0 м.

Согласно типовому проекту для звеньев труб по умолчанию предусмотрено двойное антикоррозионное защитное покрытие. Дополнительная защита поверхности трубы при этом не наносится. Но при необходимости можно использовать звенья с основным единственным цинковым защитным покрытием. Для этого в свойствах варианта конструкции в разделе Гидроизоляция снимите флаг Двойное покрытие и выберите вид дополнительной гидроизоляции.

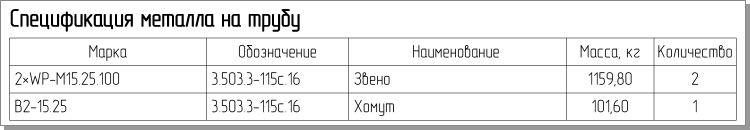

Спецификация звеньев с двойной антикоррозионной защитой

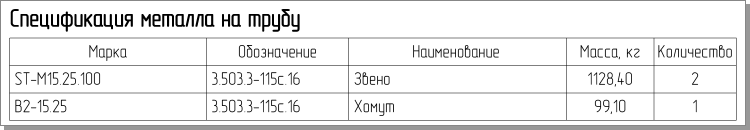

Спецификация звеньев с единственным покрытием
