Что нового в IndorCulvert
Выпуски свежих обновлений
2026
2025
2024
!
  1. Настройки проекта: возможность задать собственные настройки по умолчанию.
  2. Новые размерные линии: размер отверстий, длина звеньев, ширина боковой части укреплений откосов.
  3. Детали конструкции: упрощённый импорт чертежей.
  4. Металлические трубы с цементно-грунтовой подушкой: возможность задавать заложение поперечных откосов котлована под оголовком.
  1. Заданные настройки проекта теперь можно сохранить как шаблон для новых проектов. Для этого в окне настроек включите галочку Сохранить как настройки по умолчанию.
    Настройки по умолчанию
  2. На чертёж трубы добавлены дополнительные размерные линии. Включить их можно в настройках проекта (Главная > Настройки проекта > Настройки чертежа > Размерные линии):

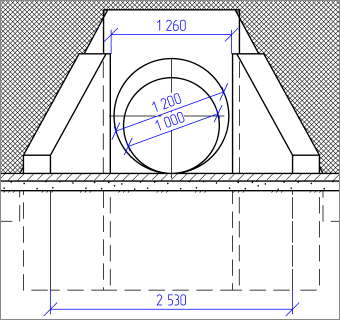

    • Размер отверстий отображается на фасадах оголовков.

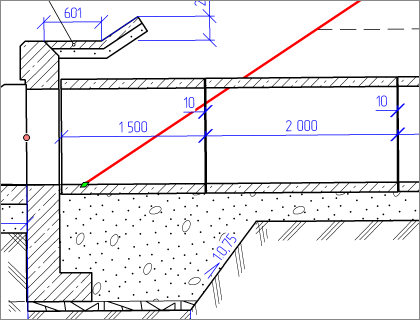

    • Длина звеньев подписывается на продольном разрезе трубы.

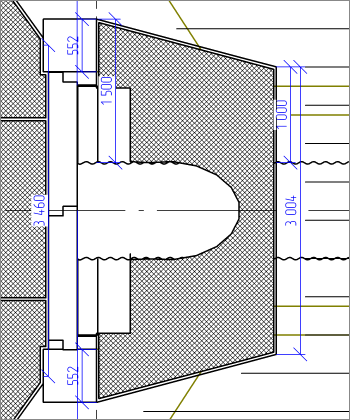

    • Ширина боковой части укреплений откосов выводится на плане.
    Размер отверстий
    Длина звеньев
    Ширина боковой части укреплений
    Размерные линии на чертеже
  3. Чертежи отдельных деталей конструкции теперь можно выгружать не только через библиотеку серий, но и в окне Деталь конструкции. Для этого выделите деталь на чертеже и в её свойствах в разделе Общие параметры нажмите кнопку Посмотреть информацию о детали, в открывшемся окне воспользуйтесь командой Открыть в IndorDraw.
    Импорт чертежей деталей
  4. У металлических труб с цементно-грунтовой перемычкой появилась возможность задавать пользовательское заложение поперечных откосов котлована под ЦГП (Оголовок > Заложение поперечного откоса котлована).
    Заложение поперечного откоса котлована
    Чертёж трубы с ЦГП
!
  1. Участок проектирования:
    • При задании сечения дороги для трубы, расположенной под углом к трассе, отличным от 90°, теперь указываются точки сечения по оси трубы.
  2. Укрепления откосов и русел:
    • Смещение укреплений откосов вдоль тела трубы.
Участок проектирования
  1. При задании сечения дороги для трубы, расположенной под углом к трассе, отличным от 90°, теперь указываются точки сечения по оси трубы, а не перпендикуляра к оси дороги.

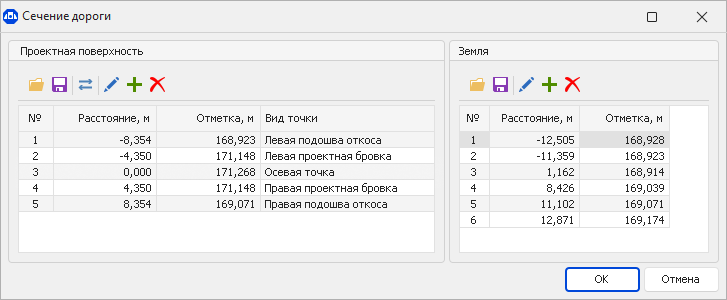

    Сечение дороги

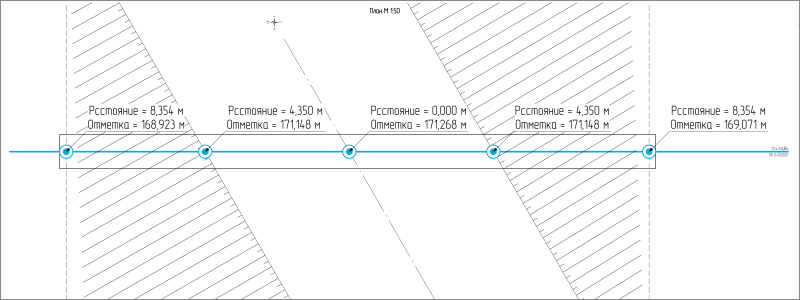

    Точки сечения по оси трубы
Укрепления откосов и русел

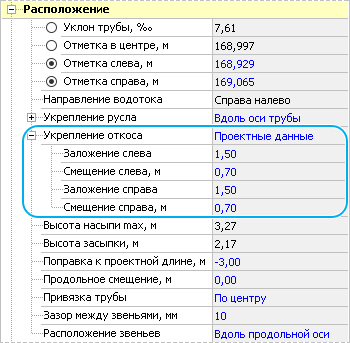

  1. Для конструкций с раструбными оголовками появилась возможность смещать укрепление откоса вдоль тела трубы. Если укрепление не доходит до откоса, в свойствах варианта в разделе Расположение > Укрепление откоса > Смещение слева (справа) задайте нужное смещение, чтобы укрепление легло на откос. Блоки упора при этом будут сдвигаться вдоль откосных стенок.
    Расположение

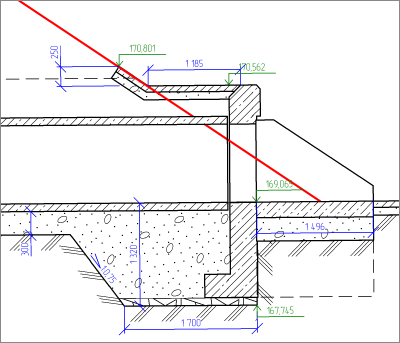

    Смещение откоса

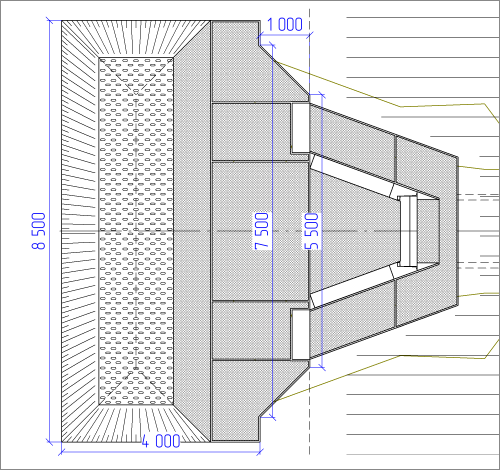

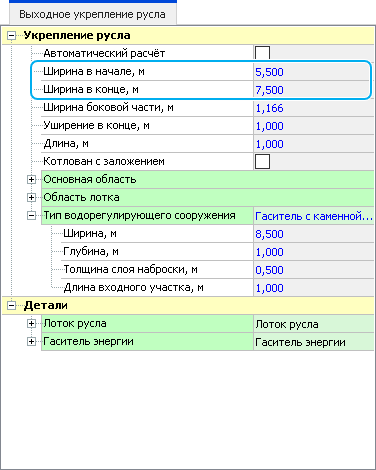

  2. В свойства укреплений русла добавлены параметры Ширина (входное укрепление), Ширина в начале и Ширина в конце (выходное укрепление), которые позволяют задать непосредственно ширину укреплений.
    Выходное укрепление русла
    Чертёж трубы
  3. Появилась возможность редактировать параметры укрепления русла в области лотка при отключенном автоматическом расчёте укрепления.

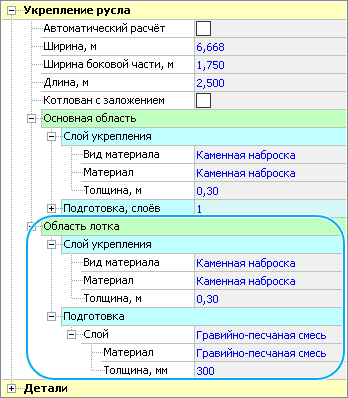

    Параметры укрепления русла

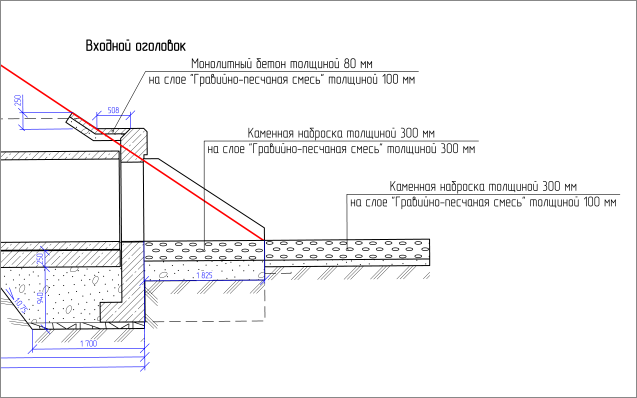

    Входной оголовок
!
  1. Трубы под углом к трассе, отличным от 90°:
    • Формирование берм над оголовками.
Трубы под углом к трассе, отличным от 90°
  1. Реализовано автоматическое построение берм для труб, расположенных под углом к трассе, отличным от 90°. Чтобы сформировать бермы, отключите автоматический расчёт укреплений откосов и в разделе Бермы выберите материал берм и при необходимости материал их укрепления.

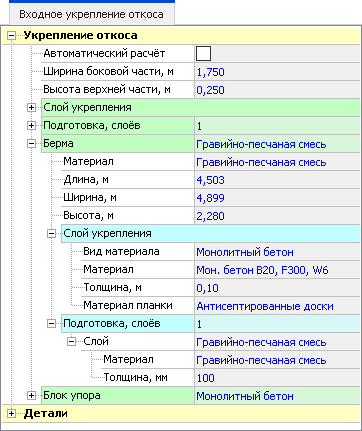

    Входное укрепление откоса

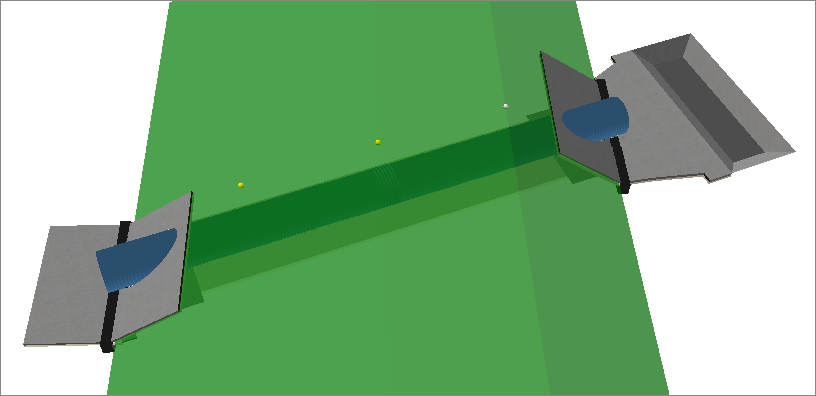

    Зелёная труба
!
  1. Библиотека типовых альбомов:
    • Серия 3.503.3-115с.16 Трубы спиральновитые гофрированные металлические (подробнее).
Библиотека типовых альбомов
  1. В библиотеку типовых конструкций добавлена серия 3.503.3-115с.16 Трубы спиральновитые гофрированные металлические.
    Серия 3.503.3-115с.16
Укрепление русла
  1. При проектировании конструкции в суровых условиях или на слабых грунтах котлован под укрепление русла может закладываться на значительную глубину. Теперь для таких случаев можно предусмотреть заложение стенок котлована, установив флаг Котлован с заложением в свойствах укрепления русла.
    Укрепление русла
    Котлованы
!
  1. Обновление модели котлована:
    • Формирование многослойной подготовки под тело трубы.
    • Редактирование размеров цементно-грунтовой подушки для металлических гофрированных труб.
    • Учёт подготовки из щебня или гравия под оголовками и фундаментными блоками.
    • Учёт объёмов обратной засыпки.
Обновление модели котлована
  1. Для всех видов конструкций водопропускных труб реализована возможность задавать многослойную подготовку под тело трубы. В свойствах фундамента укажите количество слоёв подготовки, их материал и толщину. Система формирует чертёж котлована по заданным параметрам, объёмы всех слоёв попадают в ведомость объёмов строительно-монтажных работ, при экспорте в ifc каждый слой выгружается как отдельный элемент со своими свойствами в составе котлована.
    Параментры слоёв в футндаменте
    Параментры слоёв в футндаменте
  2. У железобетонных водопропускных труб теперь учитывается слой щебёночной (гравийной) подготовки под оголовками и под фундаментными блоками. Выбрать материал подготовки можно в свойствах фундамента. Подготовка отображается на чертеже, учитывается в ведомости строительно-монтажных работ и выгружается в информационную модель трубы в составе котлована.
    Выбор материала подготовки
    Материал подготовки фундамента
  3. В 3D-модель котлована добавлены области обратной засыпки грунта. Объёмы обратной засыпки учитываются в ведомости строительно-монтажных работ и выгружается в информационную модель трубы в составе котлована.

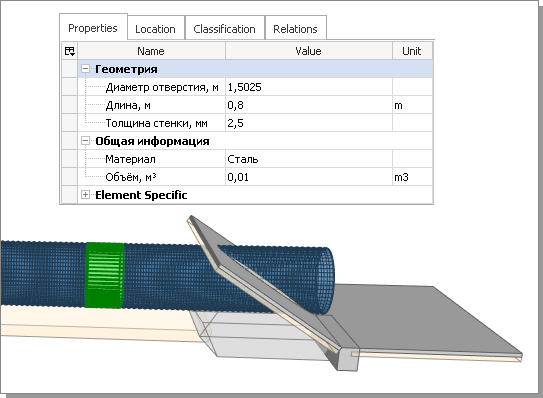

    Информационная модель трубы

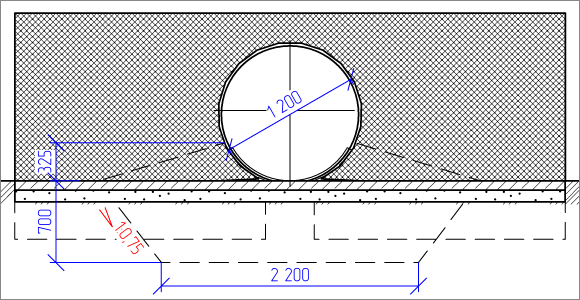

  4. Реализована возможность редактирования размеров цементно-грунтовой подушки под металлическими трубами. Откройте свойства оголовка трубы и задайте нужные параметры:
    • длина подушки под трубой;
    • длина подушки за трубой;
    • заложение продольного откоса.
    Чертёж, 3D-модель и объёмы в ведомостях обновляются автоматически.
    Динамическое обновление чертежа
    Динамическое обновление 3D-модели и объёмов
!
  1. Библиотека типовых альбомов:
    • Серия 3.501.3-186.09 Трубы водопропускные из гофрированного металла.
  2. Конструкция:
    • Многослойная подготовка под укрепления откосов и русел (подробнее).
    • Формирование трапецеидальных откосов и откосов с полкой (подробнее).
Библиотека типовых альбомов
  1. В библиотеку типовых конструкций добавлена серия 3.501.3-186.09 Трубы водопропускные из гофрированного металла. Выбор конструкции трубы
Конструкция
  1. Реализована многослойная подготовка под укрепления откосов и русел. Теперь в свойствах укреплений в разделе Подготовка слоёв можно задавать количество слоёв подготовки, а затем для каждого слоя указывать его материал и толщину. Объём каждого слоя учитывается в ведомости строительных и монтажных работ.

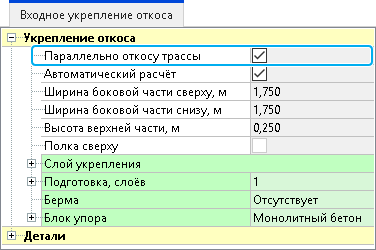

    Входное укрепление откоса
    Входное укрепление откоса
  2. Укрепления откосов теперь можно формировать с полкой. Для этого в свойствах укрепления отключите автоматический расчёт параметров и включите опцию Полка сверху.
    Укрепления откосов с полкой
    Укрепления откосов с полкой
  3. Для конструкций с воротниковым оголовком появилась возможность отдельно задавать ширину укрепления откоса по верху и по низу.
    Конструкция с воротниковым оголовком
    Конструкция с воротниковым оголовком
!
  1. Библиотека типовых альбомов:
    • Серия 3.501.3-189.14 Трубы цельновитые из гофрированного металла (подробнее).
  2. Конструкция:
    • Улучшен алгоритм расчёта положения трубы в теле насыпи: теперь высотные отметки и уклон трубы задаются по двум параметрам.
Библиотека типовых альбомов
  1. В библиотеку типовых конструкций добавлена серия 3.501.3-189.14 Трубы цельновитые из гофрированного металла.
    Выбор конструкции трубы
Конструкция
  1. Улучшен алгоритм расчёта положения трубы в теле насыпи: теперь высотные отметки и уклон трубы задаются по двум параметрам. В свойствах трубы в разделе Расположение выберите параметры, которые вам известны, например, отметку лотка трубы слева и справа, и введите их значения. Система фиксирует заданные отметки и автоматически пересчитывает остальные параметры.
    Расположение трубы
  2. Ширина укрепления русла теперь задаётся независимо от ширины укрепления откоса. Уширение укрепления русла определяется относительно края выходного звена трубы.
  3. Для укреплений откоса и русла максимально допустимая толщина слоя укрепления увеличена до 2 метров.
  4. Для конструкций с воротниковым укреплением откосов максимально допустимое смещение укрепления увеличено до 3 метров.
Проверка
  1. Добавлено предупреждение о недостаточной высоте отверстия трубы в зависимости от её длины согласно СП 35.13330.2011, п. 5.13.
    Предупреждение о недостаточной высоте отверстия трубы
