Библиотека системы IndorCulvert поддерживает более 20 типовых решений для проектирования водопропускных труб на автомобильных дорогах. В их число мы добавили новый альбом по трубам из гофрированного металла.

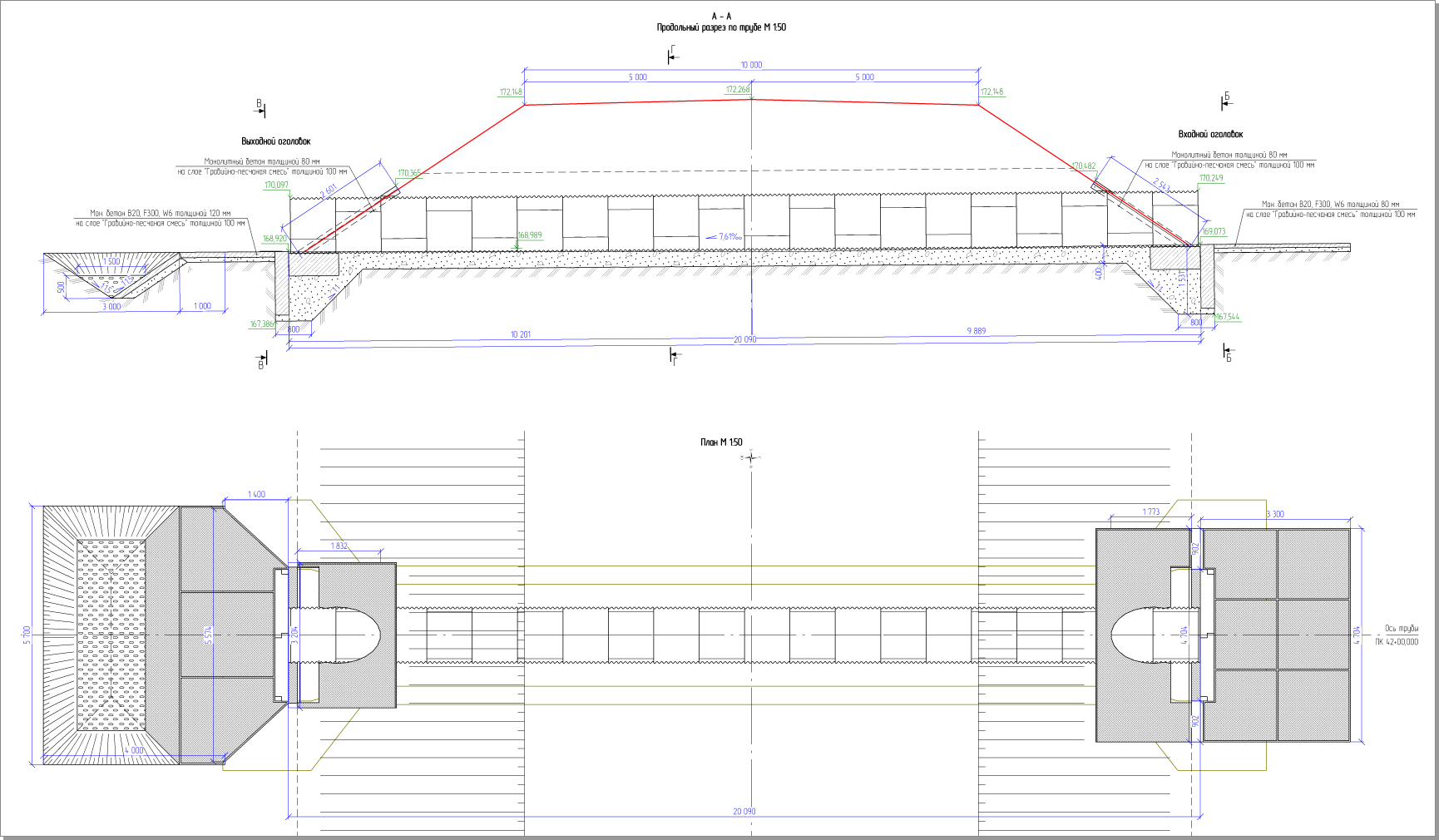

Типовые конструкции в IndorCulvert позволяют запроектировать искусственное сооружение в соответствии с типовым альбомом и получить информационную модель сооружения, чертежи и ведомости объёмов работ.

Новый типовой альбом 3.501.3-186.09 описывает конструкции водопропускных труб со следующими характеристиками:

• материал: гофрированные стальные листы;
• размеры отверстий: от 1 до 3 метров;
• полезная ширина листов: 1000 мм;
• размер гофра: 100*20 мм.

Звенья, имеющие диаметр 1,0 и 1,2 метра, могут быть собраны из двух или трёх листов разной длины. Выбрать нужную конструкцию звена можно в свойствах варианта в разделе Тело трубы.
