Продолжаем пополнять библиотеку типовых серий. С первым в этом году выпуском обновлений в IndorCulvert появились типовые проектные решения для цельновитых труб из гофрированного металла серии 3.501.3-189.14. Это уже пятая типовая серия для проектирования водопропускных сооружений на автомобильных дорогах с применением металлических гофрированных труб.

Cерия 3.501.3-189.14 включает в себя типовые конструкции водопропускных труб с размерами отверстий от 0,3 до 3,6 метра. Такой диапазон диаметров позволяет использовать трубы этой серии на съездах, дорогах с невысокими насыпями или когда нужно предусмотреть пропуск большого расхода воды.

Особенностью этой серии является использование двух типов гофра:

• гофр 68x13 мм для труб отверстиями 0,3–1,6 м;
• гофр 76x25 мм для труб отверстиями 0,9–3,6 м.

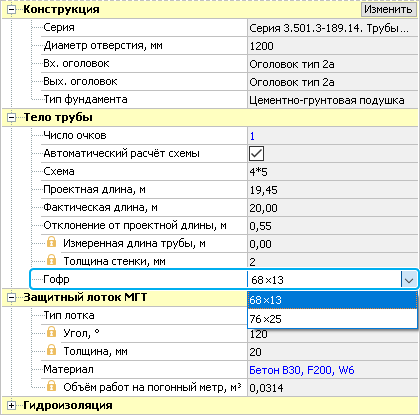

Выбрать нужный тип гофра можно в свойствах конструкции в разделе Тело трубы.

Реализованные в IndorCulvert типовые проекты помогают задать параметры трубы в соответствии с нормативными требованиями по учёту длины, диаметра трубы, максимальной и минимальной засыпки над трубой. Программа автоматически произведёт гидравлические расчёты, построит чертёж сооружения, сформирует его в 3D-виде и выдаст итоговые ведомости.
