Сократить затраты на оформление чертежа плана поможет новый инструмент системы IndorCAD — динамические подписи объектов.

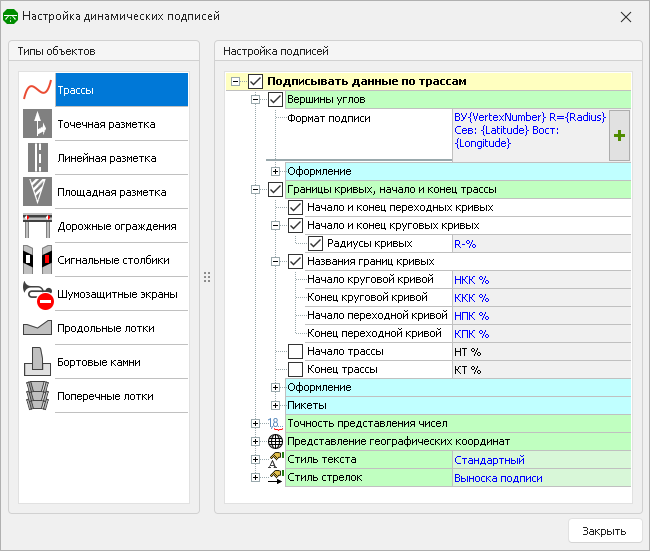

Теперь управление подписями стало проще: можно легко настраивать формат и расположение подписей трасс и объектов обустройства. Настройка формата подписей выполняется в отдельном окне Настройки подписей. Здесь можно выбрать, какие типы объектов должны подписываться на плане, а также настроить оформление подписи. А для редактирования подписей на плане предусмотрен специальный режим Подписи объектов. Расскажем, в чём заключаются преимущества нового инструмента.

В динамической подписи отображается актуальная информация об объекте. Мы расширили список параметров, которые могут выводиться в подписи:

• В подпись вершин трассы теперь можно добавить для отображения всю доступную информацию о вершинах: радиус вершины, длину кривой, длины тангенсов, угол поворота и пр.
• В подпись линейной горизонтальной разметки можно включить номер разметки, её длину и ширину.
• Подпись сигнальных столбиков может содержать данные о количестве столбиков, расстоянии между ними, типе столбиков и группе по установке.
• Для продольных лотков и бортовых камней в подпись можно вывести марку блоков.

Текстовая часть подписи редактируется, поэтому формат подписи легко привести в соответствие с требованиями вашей организации. Возможности динамических подписей позволяют не только вывести необходимую информацию об объекте на план, но и скорректировать текстовую часть подписи.

Доступны и стандартные настройки оформления текстов и выносок: стиль текста и стрелок, цвет фона, рамка или полочка для подписи.

В режиме Подписи объектов удобно редактировать расположение подписи на плане: перемещать и поворачивать подписи, настраивать положение выноски у текста, перемещать выноску и текст вдоль линейных объектов обустройства. А если подпись временно не нужна, её можно скрыть, чтобы освободить пространство на плане.

Это позволяет обрабатывать подписи непосредственно в модели, и как следствие — сократить время на доработку чертежей.
