IndorTrafficPlan 2023: повышаем точность отрисовки объектов

contact
01.06.2023

6 июня мы выпустим летние обновления наших программных продуктов. Рассказ о новых возможностях начнём с улучшений в системе проектирования организации дорожного движения.

С летним обновлением IndorTrafficPlan пользователи системы смогут отображать объекты обустройства в своих проектах ОДД детальнее. Для этого мы добавили новые возможности работы со слоями объектов, тротуарами и автобусными остановками. Нововведения помогут сделать чертежи ОДД информативнее, а значения в ведомостях точнее.

Добавили новый способ построения тротуаров и автобусных остановок

Создавать тротуары, пешеходные и велосипедные дорожки в проектах IndorTrafficPlan теперь можно двумя способами построения:

1. По оси. Этот способ удобен для простых, линейных объектов и при невысоких требованиях заказчика к детализации прорисовки.

2. По контуру. Он позволяет отображать объекты произвольной формы, учитывать точную геометрию объекта при подсчёте площадей покрытия в ведомости.

Выбрать нужный способ задания геометрии можно при создании объекта Тротуары, пешеходные и велосипедные дорожки.

Новый способ отрисовки линейных объектов по контуру позволит точнее отобразить реальную ситуацию в проекте

Для автобусных остановок появилась возможность задавать собственную длину площадкам ожидания и смещать их относительно посадочной площадки.

Расширили возможности работы со слоями объектов

В системе IndorTrafficPlan объекты организованы послойно. Слой — это совокупность всех объектов одного типа: полос движения, дорожных знаков, коммуникаций и т.д.

Каждый слой имеет свои параметры и настройки оформления. Они влияют на все объекты данного слоя. Чтобы избежать перекрытия одних объектов на схеме другими, в обновлённой системе появится возможность задавать свой порядок отображения слоёв.

В окне Слои появилась новая кнопка Порядок отображения

До изменения порядка слоёв: тротуар перекрывает остановку

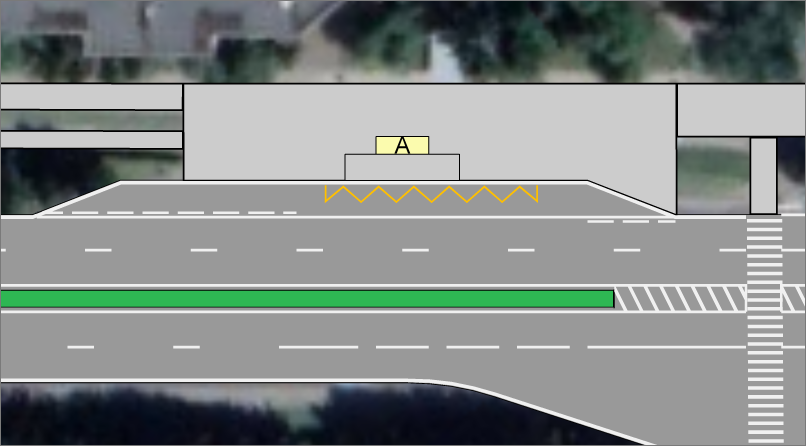

После перемещения слоя: остановка отображается поверх тротуара

Каждый последующий слой объектов в списке отображается на схеме поверх предыдущих

Впереди анонсы IndorCAD, IndorPavement, IndorRoad — следите за новостями!

Полные перечни нововведений в системах смотрите в Списках изменений, опубликованных в самих программах на вкладке Файл в разделе Справка.

Если у вас возникнут трудности в освоении новых возможностей, мы всегда готовы помочь — проясним нюансы и дополнительно опишем их в справке и видеоуроках.

ИндорСофт заботится о комфорте вашего профессионального роста. Следите за нашими обновлениями и развивайтесь вместе с нами!
