Что нового в IndorCAD: расширенная привязка объектов в редакторе поперечных профилей

03.07.2020

Добавляем новые возможности при моделировании земляных работ и дорожной одежды.

Теперь для объектов дорожной одежды и некоторых объектов земляных работ можно задавать привязку не только к проектной, существующей или интерполированной поверхности, но и к другим поверхностям, созданным в проекте. Это позволит решать различные нестандартные задачи при проектировании поперечных профилей:

  • привязывать сегменты проектной поверхности и наборы слоёв дорожной одежды к поверхности другой трассы при проектировании временных трасс и объездов;
  • выравнивать слои дорожной одежды не только по верху земляного полотна, но и по выбранным поверхностям;
  • подсчитывать объёмы между существующей поверхностью и съёмкой фактически отсыпанного земляного полотна и др.

Настройка поверхностей привязки осуществляется в окне Параметры привязки: здесь можно включить отображение поверхностей в сечении и разрешить привязку к ним. Также можно настроить цвета их отображения.

Поверхности проекта

Есть небольшое ограничение при работе с динамическими поверхностями: они могут только отображаться в сечении, привязка к ним не осуществляется.

Когда привязка к слою разрешена, его узлы могут быть выбраны в качестве точек привязки для дорожной одежды, выемки грунта и площадных объектов, также он может быть выбран в качестве поверхности привязки. Поверхность такого слоя может выступать в качестве выравнивающей для слоёв дорожной одежды и выемки грунта.

Дорожная одежда
Параметры дорожной одежды

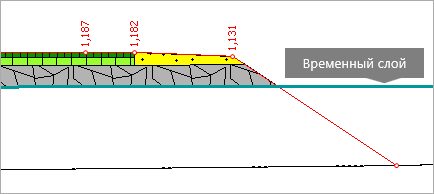

Для создания более сложной геометрии низа выравнивающего слоя дорожной одежды или выемки грунта можно использовать несколько поверхностей выравнивания. Объект строится по той поверхности, которая оказалась выше.

Выравнивание
Параметры выравнивания
