Разборка существующей ДО в IndorCAD
contact
22.08.2017

В сегодняшнем автообновлении IndorCAD мы опубликовали новый функционал, позволяющий задавать разборку существующей дорожной одежды и учитывать её при подсчёте объёмов.

Чтобы задать разборку конструкции существующей дорожной одежды, необходимо установить для соответствующего набора слоёв привязку к существующей поверхности без учёта растительного слоя. После этого становится доступна опция «Разборка». Она позволяет задать частичную или полную разборку конструкции, указав до какого слоя она подлежит разборке. Подлежащие разборке наборы слоёв и слои сопровождаются соответствующей пометкой в наименовании.

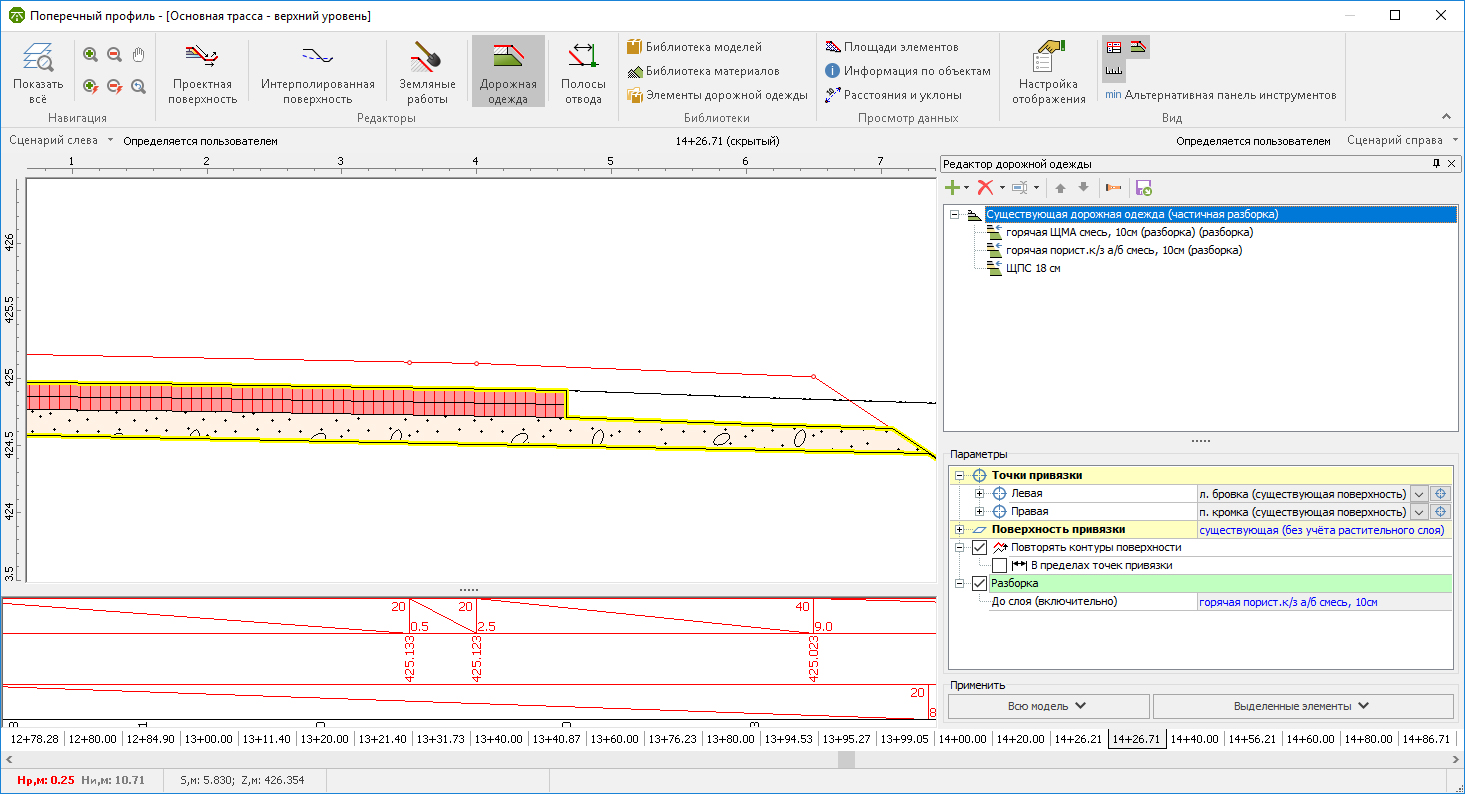

Существующая ДО, подлежащая разборке

Заданная разборка дорожной одежды меняет линию существующей поверхности в поперечном профиле, проводя её по нижней границе разборки. Объём, занятый разбираемыми слоями, может быть занят слоями проектной дорожной одежды, в том числе заполнен выравнивающим слоем, либо включиться в насыпь. Разборка дорожной одежды также отражается в объёмах отдельного элемента земработ — «Разборка дорожной одежды». Новый элемент визуализируется в редакторе земляных работ, а его объёмы выводятся в ведомости объёмов земляных работ.

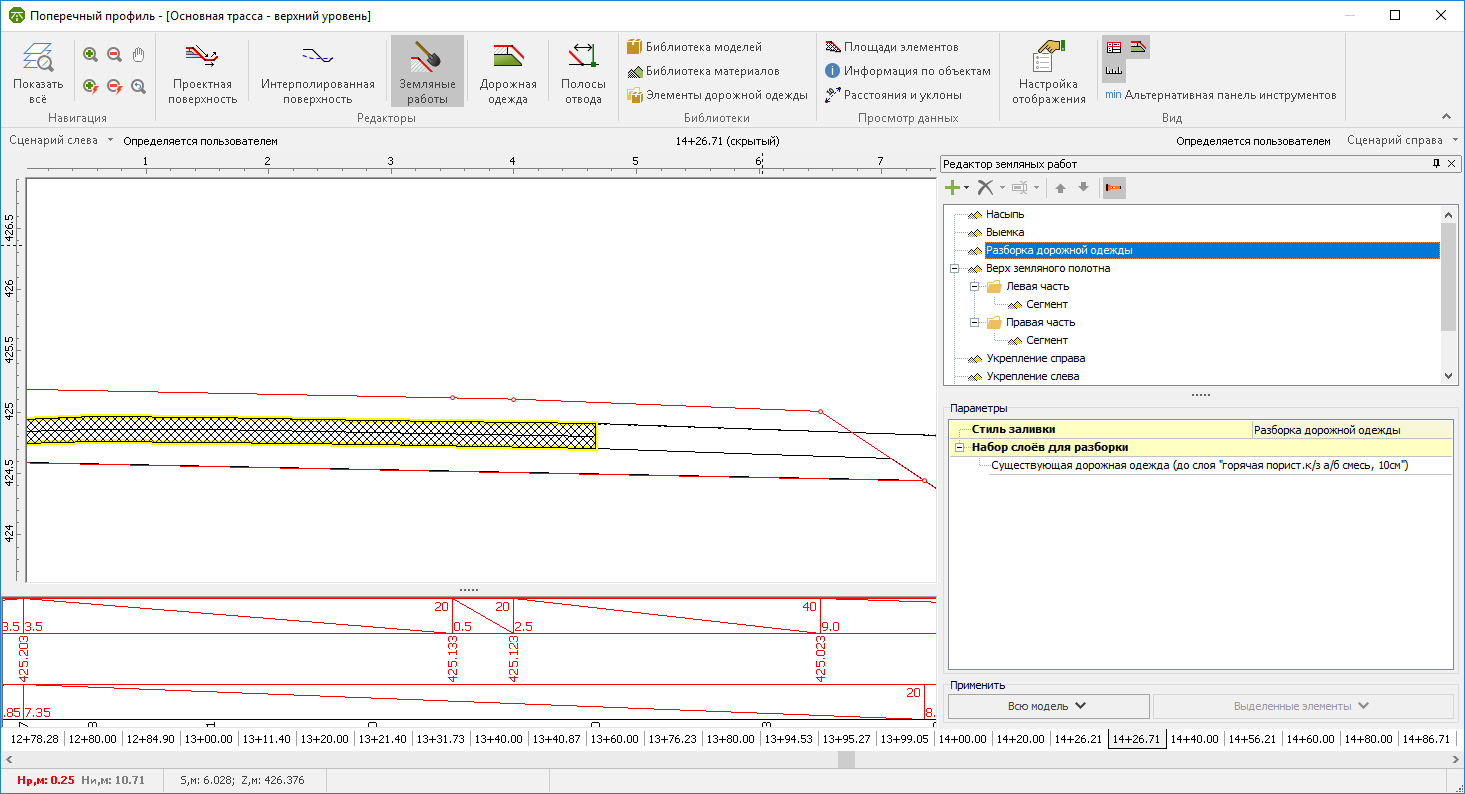

Подсветка разборки ДО в редакторе земляных работ
Заполнение объёма разбираемой ДО проектной одеждой

Раньше пользователи для задания разборки использовали инструмент «выемка грунта» и с его помощью выходили из положения. Новый специализированный инструмент позволяет выполнять разборку более удобно и наглядно.
