В IndorCAD поддерживаются локальные системы координат (ЛСК). Задайте точку отсчёта и направление осей, и координаты объектов проекта пересчитаются автоматически. Инструмент удобен при работе с отдельными участками протяжённых объектов — например, площадками вдоль трассы или изолированными фрагментами проекта.

1. Включите режим «Проект → Пересчёт координат → Локальные системы».
2. Укажите на плане точку начала координат.
3. Задайте направление осей X и Y.
4. Сделайте созданную ЛСК активной — координаты объектов проекта пересчитываются автоматически. Новые координаты отображаются в свойствах выделенных объектов и в ведомостях.

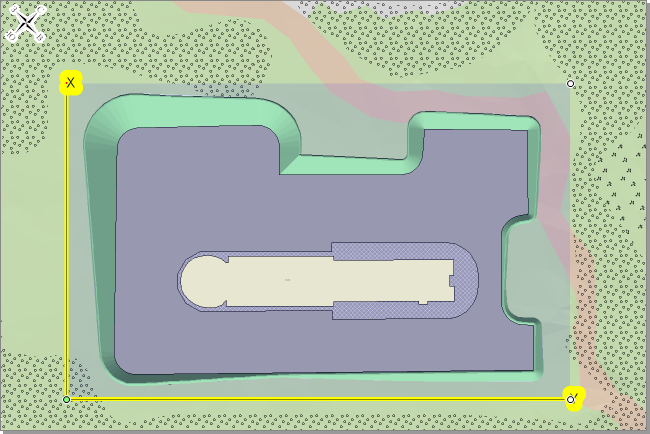

Пример настройки локальной системы координат: указана точка начала и направление осей.

Для удобства работы изображение в рабочей области можно повернуть по осям локальной системы координат.

• Упрощается создание и поиск объектов — координаты становятся меньше и нагляднее.
• Визуально обозначается участок проектирования — полупрозрачной прямоугольной областью.
• План можно сориентировать по осям ЛСК — не нужно мысленно пересчитывать привязки.
• Пересчитанные координаты выводятся в ведомостях.
• В любой момент можно вернуться к глобальной системе координат.

Пересчитанные координаты выводятся в ведомостях.
